FUJI CHEMICAL INDUSTRIAL CO.,LTD

环氧树脂热固化型接着剂

dl-bg

商品目录下载商品目录下载

单组份热固化型环氧树脂胶粘剂 自校正胶粘剂 单组份低温固化型环氧树脂胶粘剂 底部填充胶 水基型清洗剂 RED Cleaner

チップ部品固定接着剤

拥有稳定保存性能的单组份热固型元器件临时固定用接着剂。
SMD实装过程中,90~150℃加温、1~2分钟时间即可快速固化。
高速点胶·印刷、微量涂布均可对应,提供具备各种特性的系列产品。

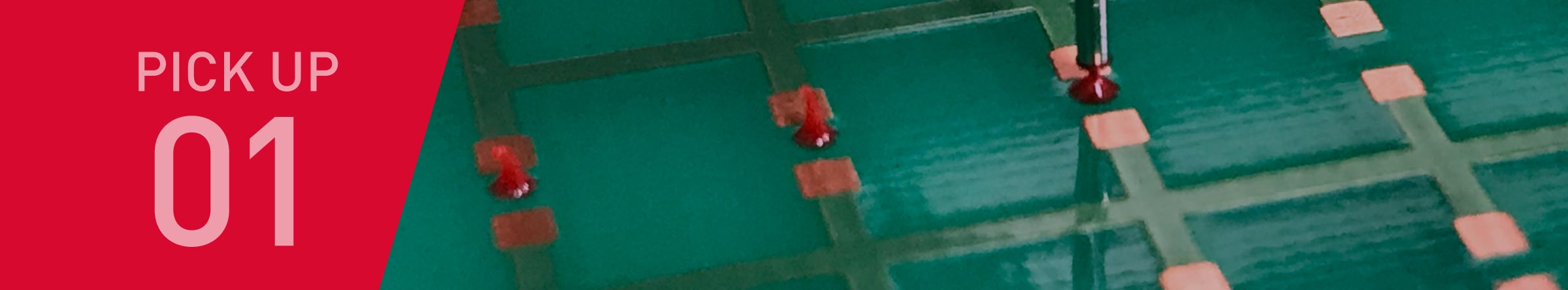

PICK UP 01

微量涂布

0402CR芯片的实装有很多实用案例,甚至0201CR芯片的使用案例、咨询也在不断增加。

PICK UP 02

快速固化性

所有的产品都能够在60~90秒以内固化。

特性Specifications

出众的耐热性,在不同的应用中都可保持理想的接着强度。
成形稳定有利于控制涂布范围。

优秀的耐高温接着性

耐热性优越,可适用温度区间大,均可保持较高的接着强度。

胶点成形稳定

优秀的触变性,使得涂布的胶点均拥有合适的高度。

可以横向滚动

品番 NE7300H NE7200H NE7250H NE3300H NE3000S NE8800K NE8800T
喷涂程序 高速点胶
钢网印刷・塑网印刷兼用併用
钢网印刷・塑网印刷兼用 高速点胶
比重 1.35 1.25 1.44 1.23 1.38 1.3 1.33
粘度(Pa・s)25℃ 320 300 330 310 390 300 310
摇变性指数 7.1 7 5 6.1 5 6.8 6.3
玻璃化温度(℃)DSC 43 116 118 122 131 84 87
推荐固化条件 100℃/60 sec
90℃/90 sec
140℃/60 sec
120℃/90 sec
120℃/60 sec
110℃/120 sec
140℃/60 sec
130℃/90 sec
150℃/60 sec
130℃/90 sec
150℃/60 sec
140℃/90 sec
150℃/60 sec
130℃/90 sec
保质期
@2~10℃
8 mths. 9 mths. 7 mths. 9 mths. 6 mths. 6 mths. 6 mths.

自校正胶粘剂

双面回流焊用的单组份高温固化型环氧树脂接着剂,可以有效防止元器件的掉落、偏移、浮高。
同时不会妨碍锡膏的自纠偏功能,可以实现高精度实装。
可以作为四角固定胶使用。

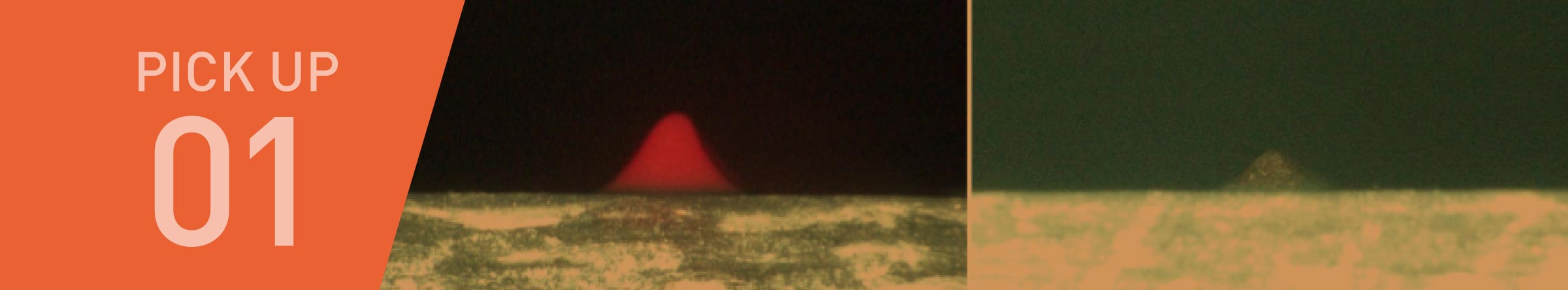

PICK UP 01

高精度实装(±50μm)

因近年不断增加的汽车大灯LED化而被采用。作为±50μm高精度实装用材料,可以有效防止LED元件的偏移。

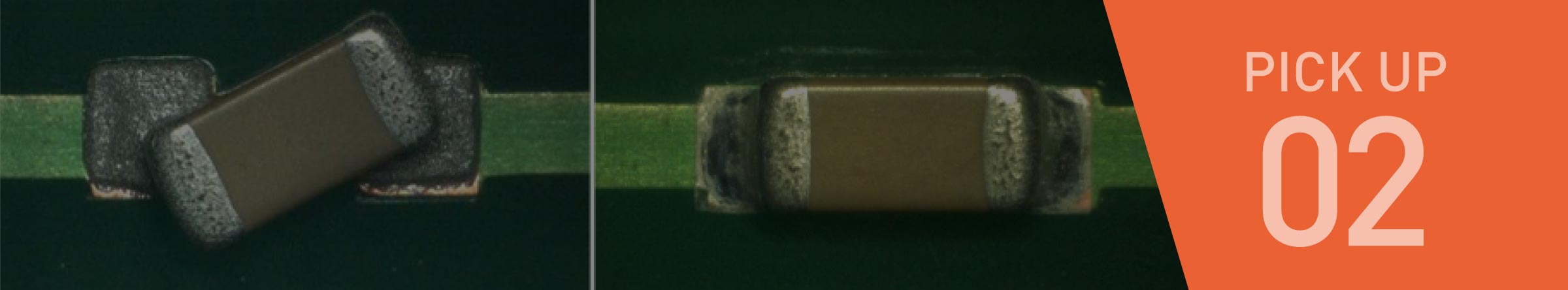

PICK UP 02

同回流焊同時固化

作为SAC回流焊条件下固化的材料,接近锡膏熔点的温度开始固化,因此不会影响锡膏的自纠偏功能。

特性Specifications

在双面回流焊的应用中,通过高接着强度,有效控制元件的偏移。
涂布成形高度高,拥有稳定的涂布性能。

提高实装精度

双面回流焊的时候可以有效防止元件的掉落、偏移、浮高问题,实现高精度实装。

稳定的涂布成形

点胶涂布时,较高的胶点成形可以拥有更高的接着强度。

品番 NE9000H
用途 回流焊用接着剂
外观
比重 1.23
粘度 (Pa・s) 25℃ 320Pa・s
摇变性指数 7.0
推荐固化条件 SAC回流焊条件(220℃/30sec以上)
保管温度 2〜10℃
保质期
@2~10℃
9 mths.

单组份低温固化型环氧树脂胶粘剂

可应对低温且短时间固化需要的单组份热固型环氧树脂接着剂。
适用于LED背光源的透镜固定、VCM马达的组装、100℃以下耐热要求树脂(ABS、亚克力等)的粘接。
LTG800也适用于树脂之间的粘接、密封,以及玻璃的粘接。

PICK UP 01

60℃硬化

即使是60℃的低温,也能获得足够的接着强度。不仅适用于LED透镜固定、VCM马达,还可以用于对耐热性有要求的基材粘接、密封。

PICK UP 02

无析出

在客户端的评估中,相比其它公司产品,析出不良有75%以上的减少。

特性Specifications

低温·短时间固化,固化后拥有较高的接着性、耐热性。
涂布成形稳定性好,拥有较高的山形。

稳定的涂布成形

点胶时无塌边、拉丝问题,保持稳定的成形。

降低生产成本

低温固化的特性可以有效降低加热固化时的生产成本。

不需要配比·计量

不需要对主剂·固化剂进行计量、配比,始终保持稳定的品质。

可水平滚动

品番 LTG830 LTG800 LTG800W
用途 适用于VCM马达 适用于LED背光源 适用于LED背光源
外观 透明
比重 1.20 1.48 1.49
粘度 (Pa・s) 25℃ 3.8 100 80
摇变性指数 1.0 6.0 7.1
推荐固化条件 60℃/60min. 60℃/30min.
80℃/3min.
60℃/30min.
80℃/3min.
保管温度 -20℃ -20℃ -20℃
保质期 6 mths. 6 mths. 6 mths.

底部填充胶

渗透性佳、对焊锡部进行补强
通过加热可以返修再利用,有效降低成本。

PICK UP 01

高渗透性

低粘度的版本,更加容易快速渗透到BGA、CSP和线路板之间。

PICK UP 02

优秀的返修性

优秀的返修性可实现一些昂贵的IC元件、线路板的再利用。

特性Specifications

小型化、高集成化IC芯片的弱点就是不耐热和冲击,
本产品可针对外部应力有效保护芯片。

渗透使涂布更加简单

填充元件与线路板之间的间隙,利用毛细管现象可以实现高效的渗透。

再利用有效降低成本

通过加热软化后,材料更容易去除,实现了贵重元件、线路板的再利用。

可水平滚动

品番 UF317H UF330H FJ-1185※ FJ-1100※
特徴 返修可
渗透性
返修可
冷藏品
高渗透性
高Tg
返修可
高Tg
粘度(mPa・s) 23℃ 1,600 3,300 800 400
推荐固化条件 120℃/10min. 120℃/10min. 150℃/30min. 130℃/8min.
有无填料
填料直径(μm) Avg/Max
保质期 ≦10℃
8 mths.
≦10℃
8 mths.
≦-20℃
6 mths.
≦-20℃
6 mths.
Tg TMA 53℃ 72℃ 160℃ 121℃
DMA 91℃ 104℃ 164℃ 143℃
线膨胀系数(CTE) >Tg 41ppm 89ppm 66ppm 56ppm
<Tg 187ppm 214ppm 170ppm 176ppm
弾性率 25℃ 3.1GPa 1.3GPa 2.9GPa 2.7GPa
200℃ 37MPa 36MPa 100MPa 20MPa

FJ只是作为开发阶段的型号命名,材料量产时型号将会有所调整。

水基型清洗剂

作为环氧树脂元件接着剂专用的清洗剂,适用于点胶嘴及印刷网板的清洗。
使用对环境、人体危害更小、更安全的水溶性溶剂,洗净力强。

PICK UP 01

高洗净性

环氧树脂接着剂,很难溶解于传统的酒精类溶剂,一直存在清洗困难的问题。RED Cleaner作为环氧树脂专用清洗剂,适用于点胶设备的点胶嘴,印刷网板(钢网、塑网)的清洗、清洁。

PICK UP 02

非危险品

RED Cleaner作为水基型产品无可燃性,安全性更高。不使用任何大气污染物质,以及臭氧层破坏物质,充分考虑到了对于自然环境的影响。

特性Specifications

对环氧树脂溶解性高,洗净力强。
水溶性溶剂对环境和作业者很温和,不燃性也提高了安全性。

水溶性溶剂的使用

可以很容易溶解环氧树脂。

对环境、人体更温和

为了降低对作业人员的伤害,不含VOC化合物以及致癌性物质,可以放心使用。

項目 特性値
含水率、重量% 30~35
外观 透明
密度(g/mL ,~22℃) 1.06
pH 5.6
气味 略甜
保质期 1年
包装形态 1KG罐
20KG罐

可水平滚动

包装形态 Package styles and sizes

胶管名称
Package name
Cartridge A
Syringe
BC
Syringe
D
Syringe
E
Syringe
M30
Syringe
M10
Syringe
  对应点胶设备厂家
Applicable Dispenser Makers
后盖形状
Cap
A Syringe Panasert(HDF),HITACHI,
TOSHIBA,SONY,
CASIO,YAMAHA,JUKI
活塞形状
Float
BC Syringe FUJI
胶管形状
Syringe
D Syringe Panasert,(EFD syringe)
E Syringe TOSHIBA,YAMAHA,
JUKI,CASIO
含量
Content quantity
200gr 30cc 30cc 20cc 10cc 30cc 10cc M Syringe MUSASHI ENG

※不包括RED Cleaner。

PRODUCT商品信息

UV固化型防湿绝缘涂料

防湿绝缘涂料(三防漆、披覆胶)

元件料管

水基型防湿绝缘涂料

接料胶带

环氧树脂热固化型接着剂

PAGE TOP
